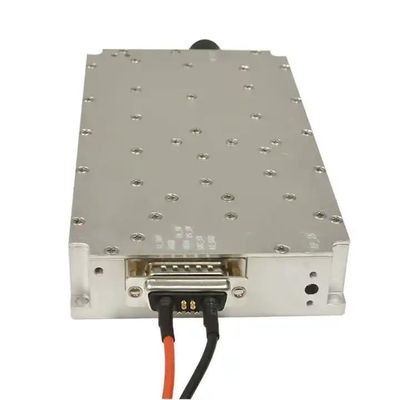

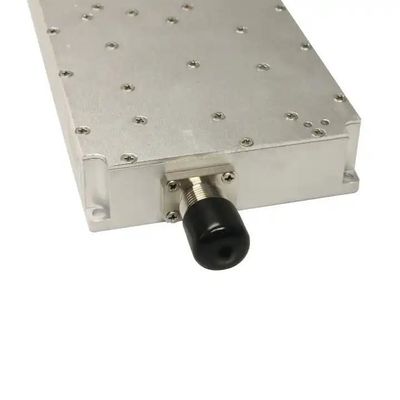

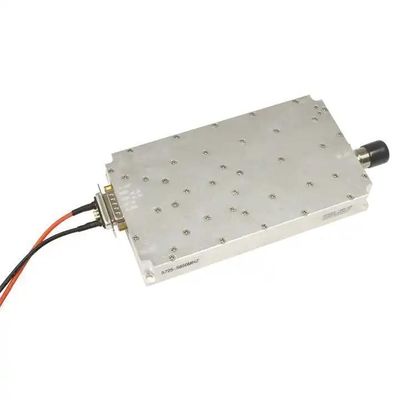

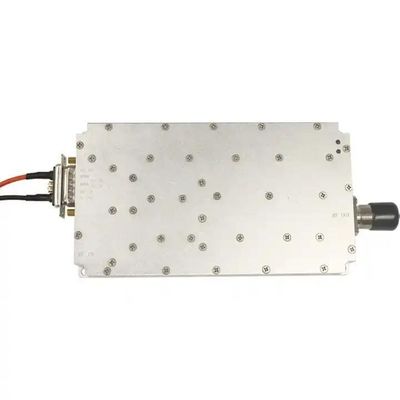

Autel Anti Drone System 100W GaN Modul für Mavic 3 Autel Fpv Ua Polen HF-Modul
| Herkunftsort | Guangdong, China |
|---|---|
| Markenname | LDSK |
| Min Bestellmenge | 1 Stück |
| Lieferzeit | 1-3 Werktage |
| Zahlungsbedingungen | D/A, D/P, T/T, Western Union, MoneyGram, Paypal |
| Versorgungsmaterial-Fähigkeit | 5000 Stück pro Monat |
Kontaktieren Sie mich für kostenlose Proben und Gutscheine.
- Was ist?:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Bei Bedenken bieten wir rund um die Uhr Online-Hilfe an.
xProduktdetails
| Modell Nr. | LDSK | Häufigkeit | 5150-5350 MHz |
|---|---|---|---|
| Macht | 100 W | Gewinn | 50dBm |
| Produktgewicht | 24-36V | Größe | 170*94*26,5 mm (ohne Steckverbinder) |
| Anpassung | Erhältlich. | ||
| Hervorheben | 100 Watt Gan-Modul für Anti-Drohne,Modul zur Verstärkung der Leistung von Dronen,Antidrohnen-Rf-Module |
||
Produkt-Beschreibung

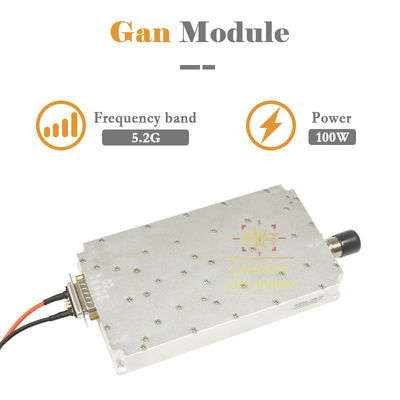

5.2G 5150-5350MHz 100W-Anti-Drohnen-Gan-Modul
Leistungs- und Frequenzunterstützung Anpassung 90MHZ- 5.8G, 10W, 20W, 30W, 40W, 50W, 100W
- Die technischen Funkfrequenz- und Überwachungsindikatoren des Leistungsverstärkermoduls legen die Definition jedes Portes des Moduls sowie die Form und Struktur des Moduls fest.
Aussehen und Installationsanweisung:
1Gesamtmaße: 170*94*26,5 mm
2Schnittstellenform:
Stromversorgungsbedingungen: +30V Stromversorgung: 7W2 (männlich)
HF-Eingabeoberfläche: SMA-KFD (optional)
HF-Ausgangsschnittstelle: N-KFD
Steuerungsschnittstelle:
a.7W2 (männliche) Steckdose: Der erste Pin ist an den Leistungsverstärker angeschlossen und aktiviert PA_SW (Hochleistungsverstärker mit 5V/3,3V-Leistung wird eingeschaltet, niedrig oder schwebend, der Leistungsverstärker wird ausgeschaltet)
b. Feedthrough-Kondensator: Von oben nach unten sind es SRC_SW (interner Signalquellen-Schalter 5V/3,3V eingeschaltet, schwimmende oder geerdete Signalquellen ausgeschaltet), PS_SW (interner und externer Signalquellen-Schalter,Niedriges Niveau ist die eingebaute Quelle, Hochleistungs-Level 5V/3,3V Schalter auf externe Quelle)
3. Montageöffnungsgraben: 4 Φ4,5 mm durch die Montageöffnungen für die Montage von M3-Schrauben lassen.
- Die technischen Funkfrequenz- und Überwachungsindikatoren des Leistungsverstärkermoduls legen die Definition jedes Portes des Moduls sowie die Form und Struktur des Moduls fest.
Aussehen und Installationsanweisung:
1Gesamtmaße: 170*94*26,5 mm
2Schnittstellenform:
Stromversorgungsbedingungen: +30V Stromversorgung: 7W2 (männlich)
HF-Eingabeoberfläche: SMA-KFD (optional)
HF-Ausgangsschnittstelle: N-KFD
Steuerungsschnittstelle:
a.7W2 (männliche) Steckdose: Der erste Pin ist an den Leistungsverstärker angeschlossen und aktiviert PA_SW (Hochleistungsverstärker mit 5V/3,3V-Leistung wird eingeschaltet, niedrig oder schwebend, der Leistungsverstärker wird ausgeschaltet)
b. Feedthrough-Kondensator: Von oben nach unten sind es SRC_SW (interner Signalquellen-Schalter 5V/3,3V eingeschaltet, schwimmende oder geerdete Signalquellen ausgeschaltet), PS_SW (interner und externer Signalquellen-Schalter,Niedriges Niveau ist die eingebaute Quelle, Hochleistungs-Level 5V/3,3V Schalter auf externe Quelle)
3. Montageöffnungsgraben: 4 Φ4,5 mm durch die Montageöffnungen für die Montage von M3-Schrauben lassen.
| Häufigkeit | mit einer Breite von nicht mehr als 15 mmMhz |
| Ausgangsleistung(dBm) | 50 dBm |
| Verzögerung innerhalb der Bandgruppe | ≤ 1 us |
| Gewinn | 45±1.0,45±1,0 (externer Eingang)9dbm, Leistungsausgang des Verstärkers50dbm) |
| Schwankungen im Band (dB) | ≤ 2,5 (Grad-zu-Grad-Wert) |
| Stehwellenverhältnis der Eingangsspannung | ≤ 135 |
| Ausgangsspannungsstandwellenverhältnis | ≤ 13 |
| Versorgungsspannung Typisch | +30Vdc-Bereich: 24-36V |
| Versorgungsstrom | +30Vdc@100W≤6,5A |
| Ausgangs-HF-Anschluss | N-50KFD |
| Größe | 170 × 94 × 26,5 mm (ohne Steckverbinder) |
| Eingangssignalquelle | Eingebaute hocheffiziente Modulations-Sweep-Signalquelle, die auch mit externen Quellen verbunden werden kann |
| 1 7W2 männliche Steckdose 2 Feedthrough-Kondensatoren (von oben nach unten) |
1: A1 ist der 30V-Eingangsstrom und A2 ist der GND; 2: Der erste Pin von 7W2 ist der PA_SW Leistungsverstärker aktiviert; 3: Der obere Durchkernkondensator ist SRC_SW (interner Signalquellen-Schalter), hoch eingeschaltet, niedrig ausgeschaltet; 4: Der Feedthrough-Kondensator unten ist PS_SW (interner und externer Quellschalter), hoch: externe Quelle; niedrig: eingebaute Quelle; |
