700Mhz 100W GaN Verstärker Drohnenzählermodul für Anti-Drone-System Anti-Autel RF-Leistungsverstärker ANTI FPV ANTI-DROHNE
| Herkunftsort | Guangdong, China |
|---|---|
| Markenname | LDSK |
| Min Bestellmenge | 1 Stück |
| Preis | $230 |
| Verpackung Informationen | Jedes Stück wird einzeln in einen Beutel verpackt und dann in einen Karton verpackt. |
| Lieferzeit | 1-3 Werktage |
| Zahlungsbedingungen | D/A, D/P, T/T, Western Union, MoneyGram, Paypal |
| Versorgungsmaterial-Fähigkeit | 5000 Stück pro Monat |
Kontaktieren Sie mich für kostenlose Proben und Gutscheine.
- Was ist?:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Bei Bedenken bieten wir rund um die Uhr Online-Hilfe an.
xProduktdetails
| Produktbezeichnung | LDSK GaN-Modul | Häufigkeit | 700-800 MHz 720-800 MHz 650-750 MHz |
|---|---|---|---|
| Heraus Energie | 100 W | Produktgröße | 170*94*26,5 mm (ohne Steckverbinder) |
| Intrabandschwankungen | ≤ 2,5 (Grad-zu-Grad-Wert) | Verzögerung innerhalb der Bandgruppe | ≤ 1 us |
| Stehwellenverhältnis der Eingangsspannung | ≤1,35 | ||
| Hervorheben | 100W GaN Verstärker Drohnenzählermodul,Modul zur Verstärkung des GaN-Anti-Drohnen-Systems,700 MHz GaN Verstärker Drohnenzählermodul |
||
Produkt-Beschreibung
Beschreibung des Produkts

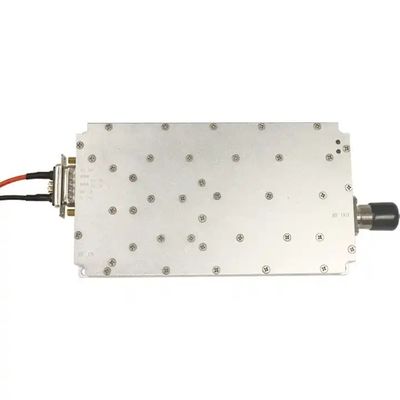

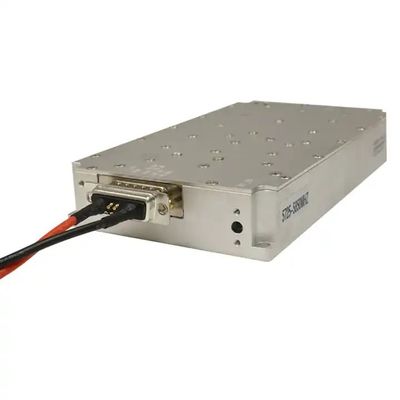

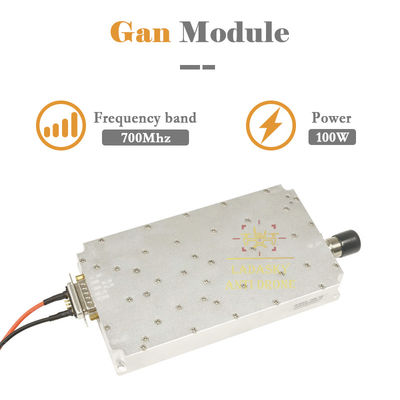

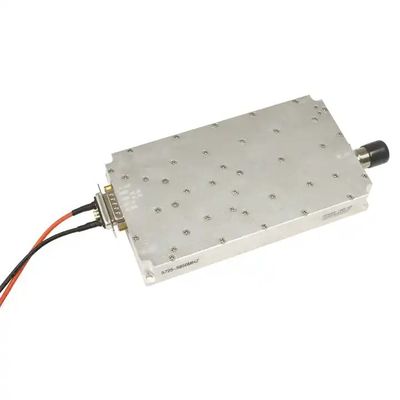

700Mhz 100W GaN-Verstärkermodul
Aussehen und Montageanweisung:
1Gesamtmaße: 170*94*26,5 mm
2Schnittstellenform:
1 Stromversorgungsbedingungen: +30V Stromversorgung: 7W2 (männlich)1Gesamtmaße: 170*94*26,5 mm
2Schnittstellenform:
2RF-Eingabeoberfläche: SMA-KFD (optional)

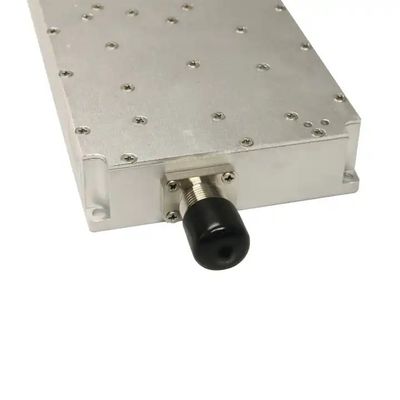

3RF-Ausgabeoberfläche: N-KFD
4Steuerungsschnittstelle:

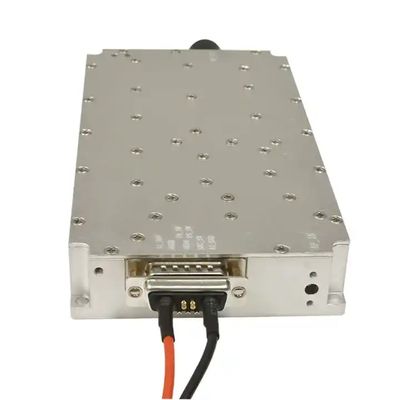

a.7W2 (männliche) Steckdose: Der erste Stift ist an den Leistungsverstärker angeschlossen und aktiviert PA_SW (Hochleistungsverstärker 5V/3,3V schaltet sich ein,Niedrigleistungsverstärker schaltet sich aus oder schwimmt)
b.Feedthrough-Kondensator: Von oben nach unten sind sie SRC_SW (interner Signalquellen-Schalter 5V/3,3V eingeschaltet, schwimmende oder geerdete Signalquellen ausgeschaltet), PS_SW (interner und externer Signalquellen-Schalter,Niedriges Niveau ist die eingebaute Quelle, Hochleistungs-Level 5V/3,3V Schalter auf externe Quelle)
3.Montageöffnungsdurchmesser: 4 Φ4,5 mm durch die Montageöffnungen für die Montage von M3-Schrauben lassen.
|
Häufigkeit
|
700 MHz
|
|
Ausgangsleistung ((dBm)
|
100 W ((50 dBm)
|
|
Verzögerung innerhalb der Bandgruppe
|
≤ 1 us
|
|
Gewinn
|
45±1.0,45±1,0 (externer Eingang 5 dBm, Leistungsverstärker Ausgang 50 dBm)
|
|
Schwankungen im Band (dB)
|
≤ 2,5 (Grad-zu-Grad-Wert)
|
|
Stehwellenverhältnis der Eingangsspannung
|
≤ 135
|
|
Ausgangsspannungsstandwellenverhältnis
|
≤ 13
|
|
Versorgungsspannung Typisch
|
+30Vdc-Bereich: 24-36V
|
|
Versorgungsstrom
|
Bei der Prüfung der Leistung müssen die folgenden Bedingungen erfüllt sein:
|
|
Ausgangs-HF-Anschluss
|
N-50KFD
|
|
Größe
|
170 × 94 × 26,5 mm (ohne Steckverbinder)
|
|
Eingangssignalquelle
|
Eingebaute hocheffiziente Modulations-Sweep-Signalquelle, die auch mit externen Quellen verbunden werden kann
|
|
1 7W2 männliche Steckdose
2 Feedthrough-Kondensatoren (von oben nach unten) |
1: A1 ist der 30V-Eingangsstrom und A2 ist der GND;
2: Der erste Pin von 7W2 ist der PA_SW Leistungsverstärker aktiviert; 3: Der obere Durchkernkondensator ist SRC_SW (interner Signalquellen-Schalter), hoch eingeschaltet, niedrig ausgeschaltet; 4: Der Feedthrough-Kondensator unten ist PS_SW (interner und externer Quellschalter), hoch: externe Quelle; niedrig: eingebaute Quelle; |
