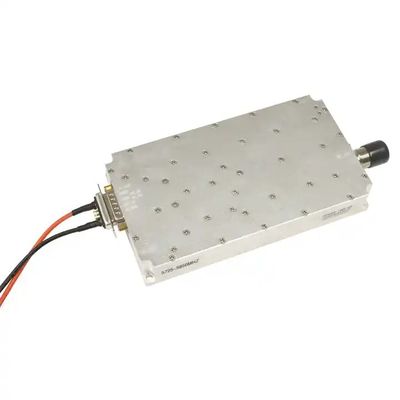

5.8G 100W GaN-Verstärker für Drohnenzählermodul und Drohnenwiderstandssystem 45±1dB Gewinn
| Herkunftsort | Guangdong, China |
|---|---|
| Markenname | LDSK |
| Min Bestellmenge | 2 Stück |
| Preis | $650.00/pieces 2-49 pieces |
| Verpackung Informationen | Jedes Stück wird einzeln in einen Beutel verpackt und dann in einen Karton verpackt. |
| Lieferzeit | 5-8 Arbeitstage |
| Zahlungsbedingungen | D/A, D/P, T/T, Western Union, MoneyGram, Paypal |
| Versorgungsmaterial-Fähigkeit | 5000 Stück pro Monat |
Kontaktieren Sie mich für kostenlose Proben und Gutscheine.
- Was ist?:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Bei Bedenken bieten wir rund um die Uhr Online-Hilfe an.
xProduktdetails
| Produktbezeichnung | GaN-Modul | Häufigkeit | 5725-5850MHz |
|---|---|---|---|
| Heraus Energie | 100 W | Gewinn | 45 ± 1 dB |
| Spannung | 30Vdc-Bereich: 24-36V | Produktgröße | 170*94*26,5 mm (ohne Steckverbinder) |
| Produktgewicht | 1.5 kg | Intrabandschwankungen | ≤ 2,5 (Grad-zu-Grad-Wert) |
| Verzögerung innerhalb der Bandgruppe | ≤ 1 us | Stehwellenverhältnis der Eingangsspannung | ≤1,35 |
| Hervorheben | Drone Counter Module GaN Verstärker,100 Watt GaN-Verstärker,5.8G GaN-Verstärker |
||
Produkt-Beschreibung
Beschreibung des Produkts

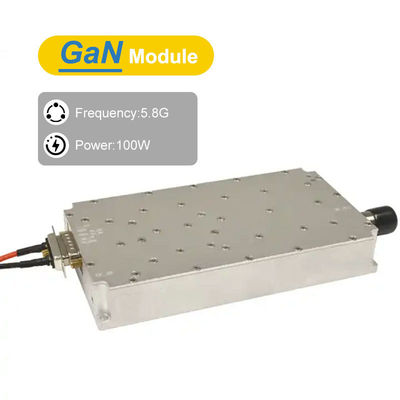

5725-5850Mhz 100W GaN-Verstärkermodul

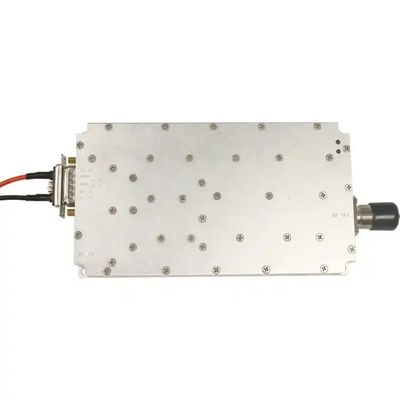

Aussehen und Montageanweisung:
1Gesamtmaße: 170*94*26,5 mm
2Schnittstellenform:
1 Stromversorgungsbedingungen: +30V Stromversorgung: 7W2 (männlich)1Gesamtmaße: 170*94*26,5 mm
2Schnittstellenform:
2RF-Eingabeoberfläche: SMA-KFD (optional)

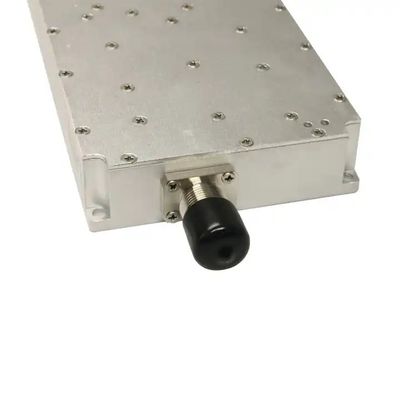

3RF-Ausgabeoberfläche: N-KFD
4Steuerungsschnittstelle:

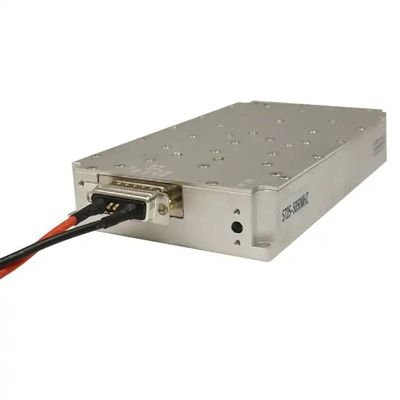

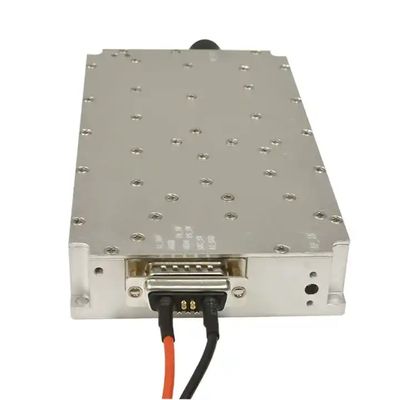

a.7W2 (männliche) Steckdose: Der erste Stift ist an den Leistungsverstärker angeschlossen und aktiviert PA_SW (Hochleistungsverstärker 5V/3,3V schaltet sich ein,Niedrigleistungsverstärker schaltet sich aus oder schwimmt)
b.Feedthrough-Kondensator: Von oben nach unten sind sie SRC_SW (interner Signalquellen-Schalter 5V/3,3V eingeschaltet, schwimmende oder geerdete Signalquellen ausgeschaltet), PS_SW (interner und externer Signalquellen-Schalter,Niedriges Niveau ist die eingebaute Quelle, Hochleistungs-Level 5V/3,3V Schalter auf externe Quelle)
3.Montagehöhlendurchmesser: 4 Φ4,5 mm an den Montagehöhlen für die Montage von M3-Schrauben durchlöchern lassen.
Häufigkeit | 5725-5850 MHz |
Ausgangsleistung ((dBm) | 100 W ((50 dBm) |
Verzögerung innerhalb der Bandgruppe | ≤ 1 us |
Gewinn | 45±1.0,45±1,0 (externer Eingang 9 dBm, Leistungsverstärker-Ausgang 50 dBm) |
Schwankungen im Band (dB) | ≤ 2,5 (Grad-zu-Grad-Wert) |
Stehwellenverhältnis der Eingangsspannung | ≤ 135 |
Ausgangsspannungsstandwellenverhältnis | ≤ 13 |
Versorgungsspannung Typisch | +30Vdc-Bereich: 24-36V |
Versorgungsstrom | Bei der Prüfung der Leistung müssen die folgenden Bedingungen erfüllt sein: |
Ausgangs-HF-Anschluss | N-50KFD |
Größe | 170 × 94 × 26,5 mm (ohne Steckverbinder) |
Eingangssignalquelle | Eingebaute hocheffiziente Modulations-Sweep-Signalquelle, die auch mit externen Quellen verbunden werden kann |
1 7W2 männliche Steckdose 2 Feedthrough-Kondensatoren (von oben nach unten) | 1: A1 ist der 30V-Eingangsstrom und A2 ist der GND; 2: Der erste Pin von 7W2 ist der PA_SW Leistungsverstärker aktiviert; 3: Der obere Durchkernkondensator ist SRC_SW (interner Signalquellen-Schalter), hoch eingeschaltet, niedrig ausgeschaltet; 4: Der Feedthrough-Kondensator unten ist PS_SW (interner und externer Quellschalter), hoch: externe Quelle; niedrig: eingebaute Quelle; |
